ER筒夹刀杆

ER筒夹刀杆简介

ER筒夹刀杆 是德国规范DIN6499也是ISO规范ISO15488称为ER系列，ER系列广泛用于刀具夹持与工件夹持系统中。
ER筒夹刀杆是由刀杆本体加上螺帽与ER筒夹组合而成的刀杆，刀杆的夹持端有一个8度的内锥度孔，用以接合ER筒夹，
而刀杆的夹持端有一段外牙用以接合ER螺帽，更換不同孔徑的ER筒夾便能夾持不同柄徑的刀具。

ER筒夹刀杆技术资料

－材质: SCM420/20CrMo4/20CrMo/4120

－抗拉强度: 930+ N/mm2 (Mpa)

－热处理硬度: 渗碳深度0.6mm HRC58~60

－刀杆牙部: 防碳处理防止脆裂

－刀杆內孔偏摆精度: 0.003mm

为什么材料要使用SCM420/20CrMo4/20CrMo/4120?

－这种材料抗拉強度有930+ N/mm2 (Mpa)

－SCM415/15CrMo5/15CrMo/4118只有830+ N/mm2 (Mpa)

－SNCM220/21NiCrMo3/20CrNiMo/8620只有830+ N/mm2 (Mpa)

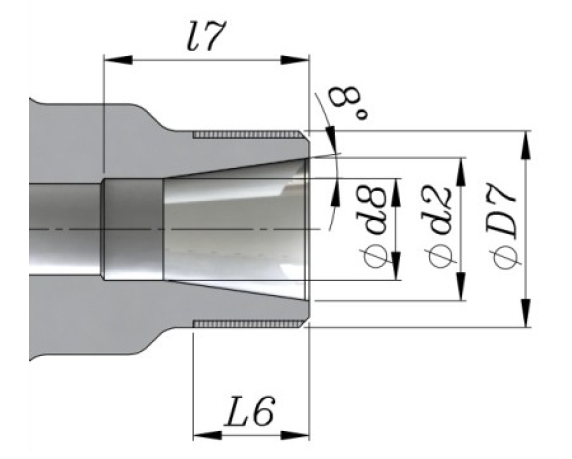

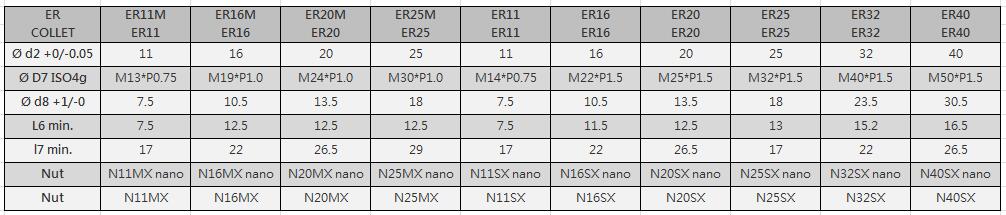

*牙部Ø D7 ISO4g是山谦的生产标准，比DIN6499/ISO15488的ISO6g更精准

8°圆锥角度公差
ER TAPER	ER11, ER16, ER20, ER25, ER32 & ER40
AT1 (mm)	+0.0005/+0.0008
AT2 (mm)	+0.0008/+0.0013
AT3 (mm)	+0.0013/+0.0020
8°圆锥角度公差 ER TAPER	ER11, ER16, ER20, ER25, ER32 & ER40
l7 min.	0.001
8°圆锥圆度公差 ER TAPER	ER11, ER16, ER20, ER25, ER32 & ER40
	0.001

AT2的锥度角度公差是必须的

ER筒夾刀杆夾持力表
锁紧扭力	ER螺帽	ER筒夾內徑
锁紧扭力	ER螺帽	Ø6	Ø8	Ø 10	Ø 12	Ø 16	Ø 20	Ø 25
ER16 TORQUE 55Nm	N16SX nano (UM/ER16 nano) N16SX (UM/ER16)	22Nm 19Nm	31Nm 24Nm	44Nm 33Nm
ER20 TORQUE 80Nm	N20SX nano (UM/ER20 nano) N20SX (UM/ER20)		47Nm 39Nm	65Nm 55Nm	75Nm 66Nm
ER25 TORQUE 100Nm	N25SX nano (UM/ER25 nano) N25SX (UM/ER25)			68Nm 57Nm	83Nm 69Nm	123Nm 109Nm
ER32 TORQUE 135Nm	N32SX nano (UM/ER32 nano) N32SX (UM/ER32)				91Nm 80Nm	127Nm 116Nm	162Nm 147Nm
ER40 TORQUE 170Nm	N40SX nano (UM/ER40 nano) N40SX (UM/ER40)					156Nm 139Nm	210Nm 187Nm	271Nm 249Nm

夹持力比较表
刀杆种类	内径
刀杆种类	Ø6	Ø8	Ø 10	Ø 12	Ø 16	Ø 20	Ø 25
ezShrink shrink fit chuck form YAMAKEN	20Nm	50Nm	70Nm	150Nm	300Nm	450Nm	680Nm
Hydraulic chuck from "S"	16Nm	23Nm	45Nm	90Nm	185Nm	330Nm	400Nm
Hydraulic chuck from "I"	15Nm	25Nm	50Nm	110Nm	180Nm	250Nm	310Nm

ER螺帽锁紧力表
ER螺帽	ER筒夾	最大锁紧力	ER螺帽	ER筒夾	最大锁紧力
N11MX nano	ER11(1.0~2.5) ER11(3.0~0.0)	10Nm 12Nm	N11SX nano	ER11(1.0~2.5) ER11(3.0~0.0)	12Nm 25Nm
N16MX nano	ER16(1.0~4.5) ER16(5.0~10.0)	15Nm 17Nm	N16SX nano	ER16(1.0~4.5) ER16(5.0~10.0)	30Nm 55Nm
N20MX nano	ER20(1.0~6.5) ER20(7.0~13.0)	21Nm 23Nm	N20SX nano	ER20(1.0~6.5) ER20(7.0~13.0)	45Nm 80Nm
N25MX nano	ER25(1.0~6.5) ER25(7.0~16.0)	24Nm 40Nm	N25SX nano	ER25(1.0~6.5) ER25(7.0~16.0)	55Nm 100Nm
			N32SX nano	ER32(2.0~6.5) ER32(7.0~20.0)	70Nm 135Nm
			N40SX nano	ER40(3.0~7.5) ER40(8.0~26.0)	100Nm 170Nm

NxxMX(SX) nano與NxxMX(SX)使用相同扭力值

-测试结果发现：

ERM螺帽與ER螺帽增加表面奈米处理

在相同的锁紧力之下有10％～30％夹持力提升

山谦ER系列都搭配NxxMX nano或NxxSX nanoEL 高速平衡奈米螺帽，让山谦的ER系列刀杆有著优异的表现

Q＆A：什么是表面奈米处理？

这个制程最早使用在赛车引擎来提升引擎寿命，表面奈米处理「不是涂层」，会磨损但不会剥落。是一种以低温高压方式，高速射出电子撞击工件的表面，这种方式不会使工件产生变形或改变精度，而会让工件金属表面的结晶变得细小，并提升工件的表面粗糙度。

当工件的表面粗糙度提升，就能使接触面积增加进而提高夹持力；而撞击所产生的瞬间高温，会让工件表面产生热处理的效果并提高表面硬度，表面硬度提高了，就能让工件的使用寿命更长。

山谦已经使用表面奈米处理超过十年。表面奈米处理过的工件，总是有让人惊艳的表现！
